低压铁芯滤波电抗器

产品用途：

低压铁芯滤波电抗器用于低压滤波支路中（如3次、5次、7次、11次等），与滤波电容器相串联，调谐至某一谐振频率。滤波支路对于系统特定谐波呈低阻抗通道，用来分流系统内由于非线性负荷（变频、整流、移相等负荷）引起系统特征谐波。整个支路工频下呈现容性特性，提高功率因数。滤波支路里流过的电流为工频基波电流和高频（150HZ、250HZ、350HZ、550HZ）谐波电流合成电流，由于谐波电流含量较高。故滤波电抗器相对串联电抗器具有更高的设计要求和制造工艺，配套的电容器采用专用滤波电容。

结构特点：

● 低压滤波电抗器分为三相和单相两种，均为铁心干式

● 铁芯采用优质冷轧硅钢片，柱由多个气隙分为均匀小段，冗余磁通密度降低铁在高频谐波分量流过电抗器时的损耗，铁与线包风道，线包内部风道快速散去由于不稳定高频谐波分量对电抗冲击产生的热积累

● 线圈采用线或箔式绕制

●电抗器的夹件，紧固件等采用阻断闭合回路有效接地方式，确保电抗器具有较高的品质因素，避免造成环流。上下拉杆使电抗器立柱气隙更稳定

● 外露部件均采取了防腐蚀处理，铝材质绕制时出线排采用铜铝复合材质避免电气氧化

性能参数：

●可用于400V、660V及1000V以下的系统
●电抗调谐次数：3次、5次、7次、11次
●额定绝缘水平3KV-1min
●正常运行时，电抗器温升小于国家标准
●电抗器的噪音不大于国家标准
●电抗器能在工频加谐波电流小于1.35倍额定电流下长期运行
●电抗器线性度：在2倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95

●三相电抗器的任意两相电抗值之差不大于±2%
●耐温等级F级、H级

环境条件：

●海拔高度小于1000米（1000米以上单独设计）

●温度范围-30℃- + 40 ℃

●使用环境无腐蚀性挥发气体，无导电尘埃

●使用环境通风良好，柜内使用加装通风设备

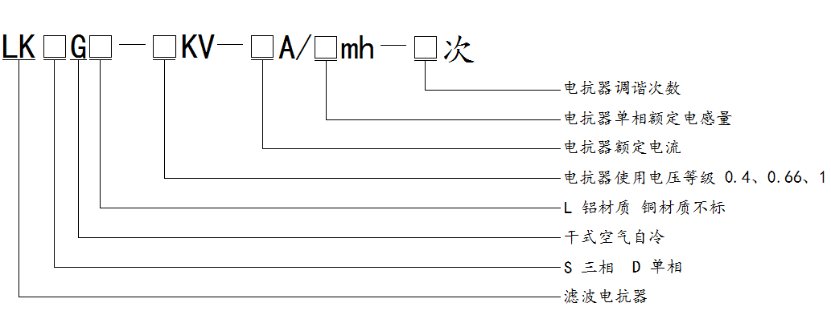

型号说明：

询价订货须知：

●电抗器额定电流（A）、电抗器额定电感（mH）

●调谐次数：3次、5次、7次、11次、其他

●基谐比：（如1:1）或流过电抗器谐波含量

●电抗器使用系统额定电压（kV）

●电抗器与电容器的连接方式：星接、角内接、角外接

●线包材质（铜、铝）

●绝缘等级(F、H)

●工频耐压（kV）

●冷却方式（强制风冷、空气自冷）

●出线方式及线包外观（单侧上下、两侧上端水平出线）
