概述：

变频器无源滤波器采进线电抗器与LC无源支路组合原理，组合成滤波补偿系统，在吸收收系统中主要的谐波分量的同时，补偿无功功率。集补偿滤波功能一体，避免变频器谐波污染公网。

参考标准:

GB10229-1988 电抗器

GB 145493-93电能质量 公用电网谐波

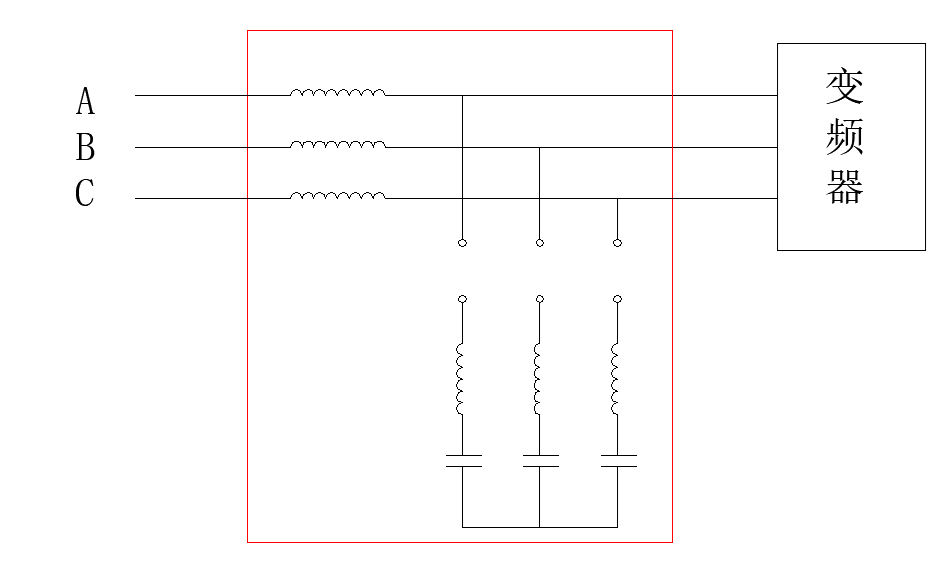

变频器无源滤波器原理图：

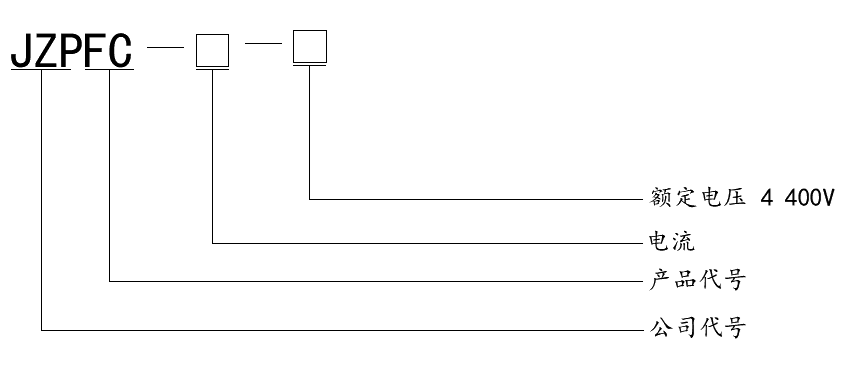

变频器无源滤波器型号说明：

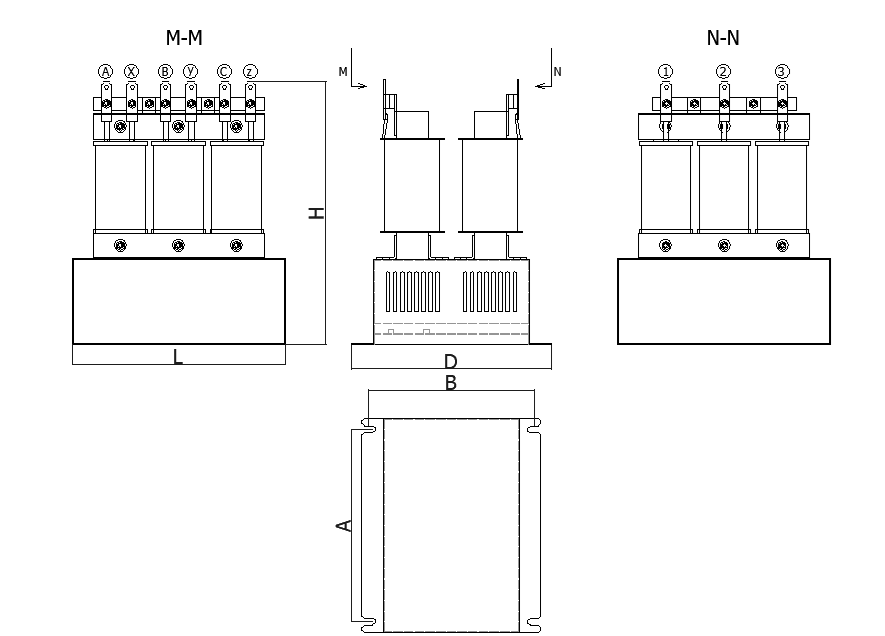

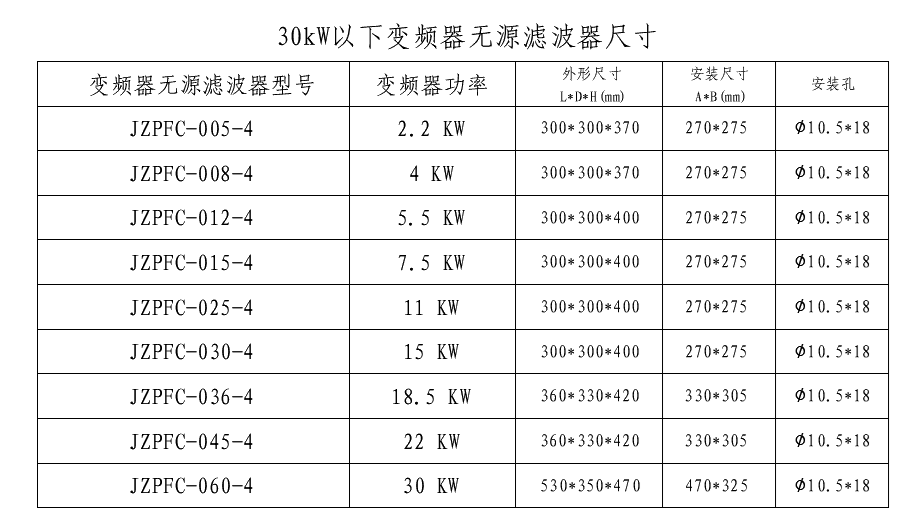

30kW以下变频器滤波器外形尺寸：

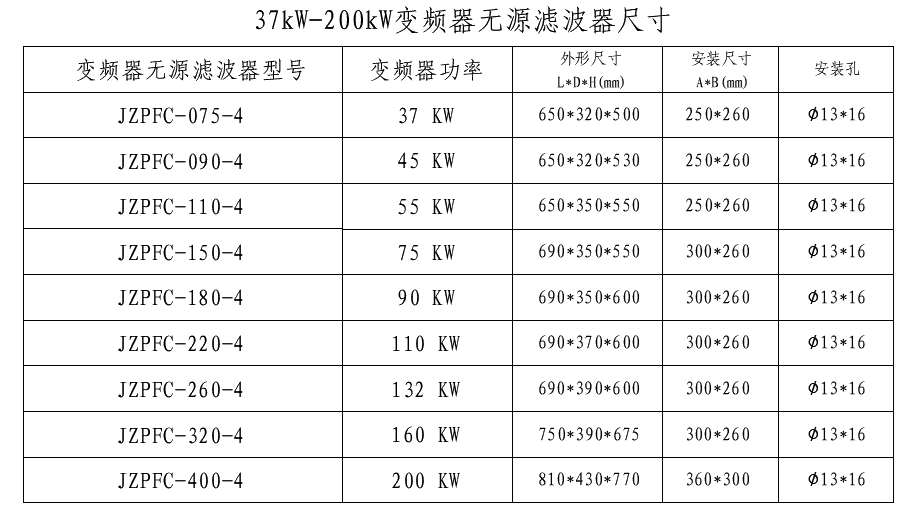

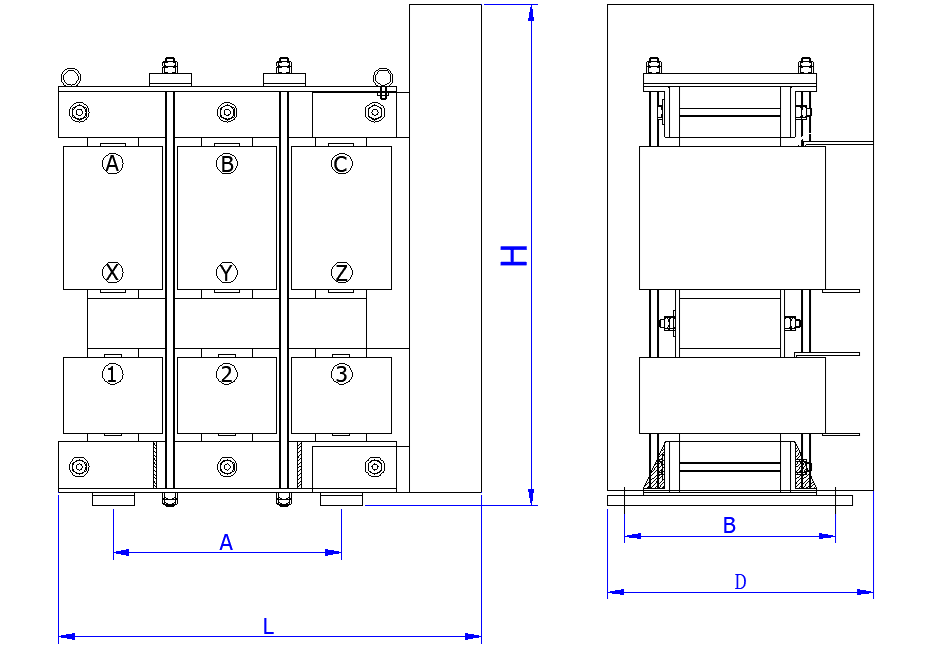

 37kW-200kW变频器滤波器外形尺寸：

变频器无源滤波器接线说明：

三相电源进线接入端子A、B、C,变频器进线接端子x、y、z。用户可根据需要在x1、y2、z3之间加入投切开关，或者直接短接。

订货须知：

    根据上述选型提供相应型号，特殊型号以及其他电压等级来电咨询
